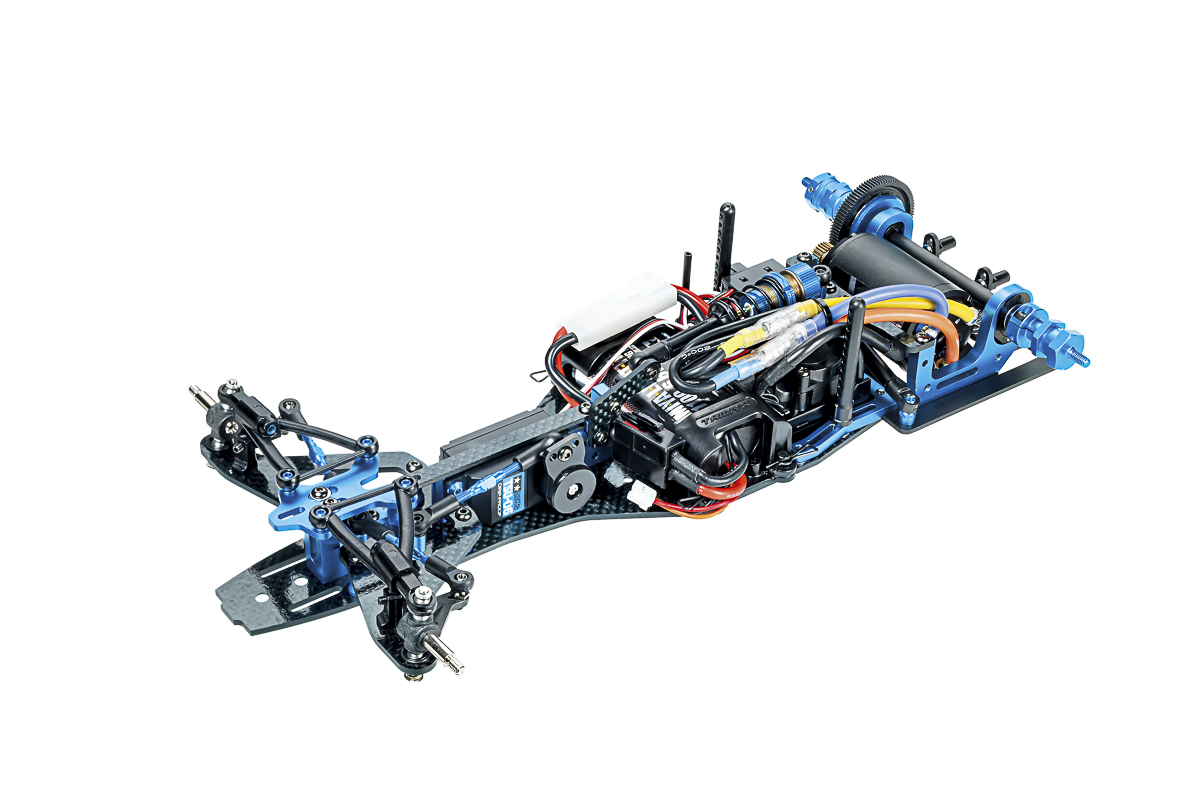

Tamiya TRF104 Chassis Kit – avancerat Formel 1-chassi för tävlingskörning!

Tamiya TRF104 är ett högpresterande radiostyrt Formel-chassi i skala 1/10, utvecklat för förare som söker precision, låg tyngdpunkt och omfattande inställningsmöjligheter. Modellen ingår i Tamiyas TRF-serie (Tamiya Racing Factory) och bygger på en avancerad konstruktion med kolfiber, aluminiumkomponenter och bakhjulsdrift. Med justerbar framvagnsgeometri, avancerad bakhjulsupphängning och en noggrant genomtänkt viktfördelning är TRF104 ett chassi för seriös onroad- och Formelracing.

Utvecklat för tävlingsbanan

TRF104 är vidareutvecklingen av Tamiyas TRF103 och introducerar flera förändringar i både hjulupphängning och placering av elektroniken. Chassit är uppbyggt kring en 2,5 mm tjock nedre kolfiberplatta som kombineras med noggrant bearbetade aluminiumkomponenter för att skapa en lätt och styv konstruktion.

Batteri, mottagare och styrservo placeras nära chassits mitt för att ge en balanserad viktfördelning. Styrservot monteras liggande och längre bak än på föregångaren, vilket bidrar till en lägre tyngdpunkt och bättre förutsättningar för bakhjulens grepp.

Den bakhjulsdrivna konstruktionen använder en kuldifferential med kolfiberaxel. Differentialen gör det möjligt att finjustera kraftöverföringen mellan bakhjulen, vilket är särskilt användbart när bilen ska anpassas efter olika banunderlag och greppförhållanden.

Justerbar framvagn för exakt styrrespons

Framvagnen har en individuell hjulupphängning med undre bärarmar tillverkade av 2,5 mm kolfiber och övre bärarmar i plast. Konstruktionen använder kingpins och spiralfjädrar, vilket ger en kompakt lösning som passar det låga Formel-chassit.

Cambervinkeln kan justeras genom att ändra längden på de övre bärarmarna med en 2 mm insexnyckel. Castervinkeln kan ställas i tre olika lägen: 6, 9 eller 12 grader. De undre bärarmarna erbjuder dessutom två monteringspositioner, vilket gör det möjligt att anpassa framvagnens bredd efter hjulens offset.

Styrsystemet har en justerbar Ackermann-platta med fyra inställningslägen. Detta gör det möjligt att påverka förhållandet mellan inner- och ytterhjulets styrvinkel och därmed finjustera hur bilen reagerar vid instyrning och genom kurvor.

Avancerad bakhjulsupphängning med TRF-stötdämpare

Bakhjulsupphängningen är konstruerad för att kunna kontrollera chassits krängning och längsgående rörelser separat. Kulledsinfästningar vid motorfästet låter bakvagnen röra sig i förhållande till huvudchassit.

Krängningsrörelserna styrs av fjädrar placerade under bakaxeln och två friktionsdämpare framför motorfästet. Genom att använda friktionsfett med olika egenskaper kan du justera hur snabbt bakvagnen reagerar på belastningsförändringar.

Bilens längsgående fjädringsrörelser kontrolleras av en fjädrande FRP-platta tillsammans med en oljefylld TRF-stötdämpare med titannitridbelagd kolvstång. Konstruktionen ger goda möjligheter att anpassa bakvagnens rörelser efter körstil och banans greppnivå.

Genomtänkta inställningar och servicevänlig konstruktion

TRF104 har flera praktiska justeringsmöjligheter. Motorfästet erbjuder fem monteringslägen för markfrigång med 0,8 mm steg. Hjulbasen kan väljas mellan 264,5 och 267 mm, vilket ger möjlighet att påverka bilens stabilitet och kurvbeteende.

Även bakvingens montering kan anpassas. Med standardinfästningen följer bakvingen bakvagnens rörelser. Med en alternativ infästning och separat tillbehör kan vingen i stället monteras så att den inte följer bakvagnens fjädringsrörelser.

Egenskaper och tekniska specifikationer

• Tillverkare: Tamiya
• Artikelnummer: 42389
• Modell: TRF104 Chassis Kit
• Serie: Tamiya Racing Factory (TRF)
• Skala: 1/10
• Utförande: Tävlingsinriktat RC-chassikit
• Biltyp: Formelbil / Onroad
• Drivning: 2WD – direktdriven bakaxel
• Chassikonstruktion: Dubbeldäckskonstruktion med kolfiber och aluminium
• Nedre chassiplatta: 2,5 mm kolfiber
• Främre undre bärarmar: 2,5 mm kolfiber
• Främre förstärkningsstag: 2,0 mm
• Övre förstärkning: 2,25 mm kolfiber
• Stötdämparfästen: 2,25 mm kolfiber
• Motorfäste: Aluminium
• Differential: Justerbar kuldifferential
• Bakaxel: Kolfiber
• Framvagn: Individuell kingpin-upphängning med spiralfjädrar
• Bakvagn: Kulledsupphängning med separat kontroll av krängning och längsgående rörelser
• Främre cambervinkel: Justerbar, cirka +1 till −3 grader
• Främre castervinkel: 6, 9 eller 12 grader
• Styrning: Tvådelad styrmekanism med justerbar Ackermann-geometri
• Ackermann-inställningar: Fyra olika lägen
• Bakre stötdämpning: TRF-oljestötdämpare och två friktionsdämpare
• Fjädringsplatta: FRP
• Markfrigång: Fem justeringslägen med 0,8 mm steg
• Hjulbas: 264,5 eller 267 mm
• Utväxling: 4,00:1 med 96T huvuddrev och 24T motordrev
• Motordrev: 24T, modul 0,4
• Kullager: Gummitätade kullager
• Servoräddare: Hi-Torque Servo Saver
• Motor: Köps separat

Detta ingår i byggsatsen

• Tamiya TRF104 chassibyggsats i skala 1/10
• 2,5 mm nedre chassiplatta i kolfiber
• Kolfiberkomponenter för framvagn och förstärkningar
• Motorfäste och motorplatta i aluminium
• Främre bärarmar med justerbar camber och caster
• Justerbar Ackermann-styrning
• Kuldifferential med kolfiberaxel
• TRF-oljestötdämpare
• Två friktionsdämpare för bakvagnens krängningsrörelser
• FRP-platta för bakhjulsupphängningen
• Gummitätade kullager
• Hi-Torque servoräddare
• 24T motordrev och 96T huvuddrev
• Justerbara batterifästen för kompatibla batterityper
• Transportväska anpassad för TRF104
• Monteringsanvisning

Detta behöver du komplettera med

• Passande Formel-kaross i skala 1/10
• Framvinge och bakvinge
• Passande fälgar fram och bak
• Formeldäck anpassade för underlaget
• Kompatibel elmotor, borstad eller borstlös beroende på önskad konfiguration
• Elektroniskt fartreglage (ESC) anpassat för motorn
• Radioutrustning med minst 2 kanaler och mottagare
• Passande styrservo
• Kompatibelt körbatteri och batteriladdare
• Batterier till radiosändaren
• Karossfärg anpassad efter vald kaross

Viktigt: TRF104 levereras som ett rent chassikit och är inte en komplett eller körklar radiostyrd bil. Kaross, vingar, motor, elektronik, hjul, däck och batteri ingår inte. Chassit har batterifästen för bland annat Tamiyas LF1100 6,6 V-batteri och kompatibla LiPo-batterier. Kontrollera batteriets mått och anslutningar samt motorernas kompatibilitet före köp.

Bygg en Formelbil efter dina egna inställningar

TRF104 är utvecklad för förare som vill kunna arbeta noggrant med chassiinställningar. Möjligheten att justera caster, camber, styrgeometri, hjulbas, markfrigång och bakvagnens dämpning gör det möjligt att anpassa bilen efter olika banor och körförhållanden.

Den genomtänkta konstruktionen med kolfiber, aluminium och tävlingsanpassade komponenter gör även modellen intressant för dig som uppskattar precisionsmekanik. Under monteringen får du full kontroll över bilens uppbyggnad och kan välja motor, elektronik, däck och kaross efter egna önskemål.

För dig som satsar på seriös Formelracing

Tamiya TRF104 passar framför allt den erfarna RC-föraren som söker ett avancerat Formel-chassi för tävlingskörning på jämna banunderlag. Modellen är konstruerad för noggrann montering, regelbunden service och systematisk finjustering av köregenskaperna.

Med sin låga tyngdpunkt, bakhjulsdrift och omfattande inställningsmöjligheter är TRF104 en genomarbetad plattform för dig som vill bygga och utveckla din egen tävlingsinriktade RC-Formelbil.
